應用 |
帶無源現場顯示和電信號輸出的壓力測量?jī)x器。 |
|
說明 |

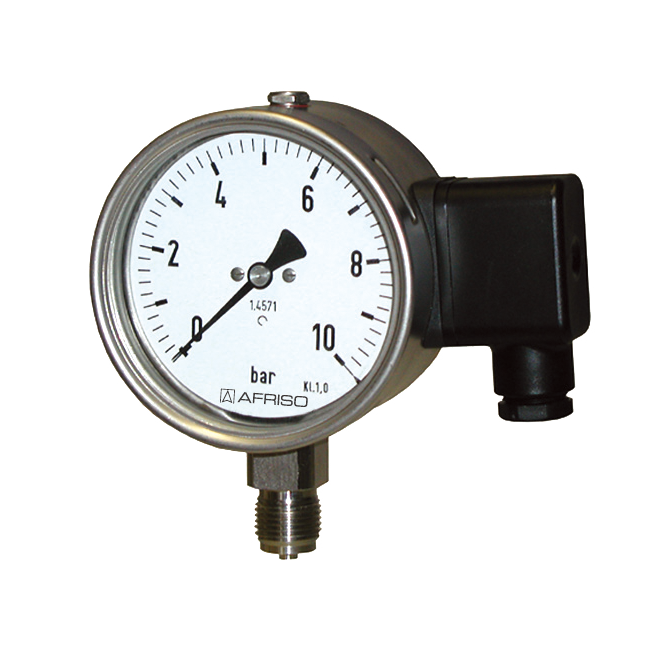

DMU 13壓力變送器含機械式彈簧管測量元件和壓阻式不銹鋼測量元件。彈簧管測量元件用于現場顯示，此現場顯示無需電源。由于它還配有壓力變送器，所以也可以同時進行精密壓力檢測，輸出標準的電流信號和記錄檢測數據。牢固的不銹鋼外殼帶卸壓后蓋和卸壓孔（安全殼體）。 |
|
公稱直徑 |
100 |
|
測量精度 |
壓力表：1.0級（EN 837-1/6） 相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）： ≤ ± 0.5 % FSO |
|
測量范圍 |
相對壓力： 0/0.06 MPa至0/4 MPa |
|
負載范圍 |
靜態負載：滿量程值 動態負載：0.9 x滿量程值 瞬間峰值：1.3 x 滿量程值 |
|
工作溫度 |
介質溫度：-20/+100 °C 環境溫度：-20/+60 °C 存儲溫度： -40/+70 °C |
|
外殼帶卸壓后蓋和卸壓孔 |
|
|
視窗 |
安全玻璃 |
|
防護等級 |
IP54（EN 60529） |
|
過程連接 |
G1/2B–扳手尺寸SW22，徑向（EN837-1/7.3） |
|
材料 |
表殼： 不銹鋼304 過程連接： 不銹鋼316L 膜片： 不銹鋼316L 密封： FKM |
|
壓力傳輸液 |
硅油 |
|
電氣連接 |
接線盒 |
|
輸出信號/電源 |
4-20 mA ，2線，DC 12 - 36 V |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) / 0.02A Ω |
|
電流輸入 |
4 – 20 mA < 25 mA |
|
長期穩定性 |
≤ ± 0.2 % FSO/年 |
|
溫度影響 |
在溫度補償范圍 0/70℃≤ 1 % FSO/10K |
