應用 |
應用于通用顯示測量值（DA 10），可選附加用于電子傳感器的繼電器輸出（DA 12/14）。 |
|
說明 |

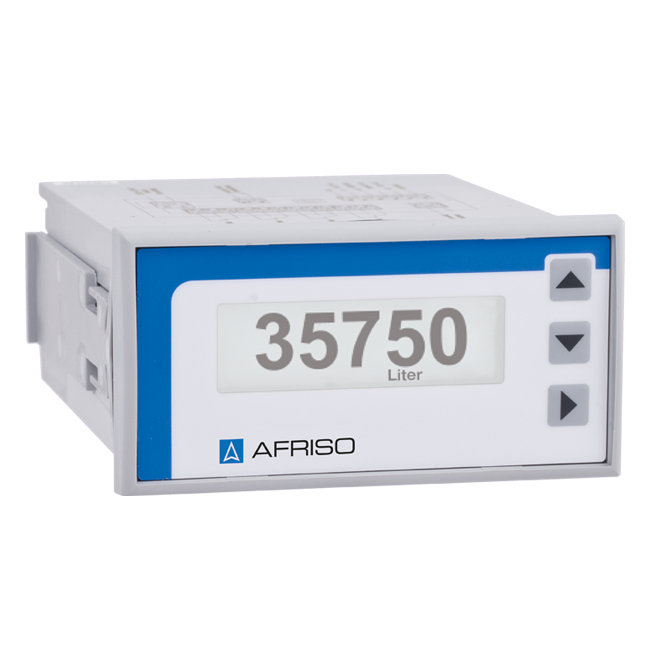

數字顯示單元在塑料外殼中，用于控制面板安裝。 具有灰色顯示和自動關閉背光功能。 通用測量輸入可以配置為電流輸入或電壓輸入。 圓柱形水平罐和球形罐的標準軸承圖表是預編程的，可以選擇或設置其他單元。 單位是可縮放的，并顯示為條形圖。限制值可以通過窗口和趨勢功能（上升/下降）顯示。 如果超出值，顯示消息（閃爍的錯誤文本），用于恢復先前配置的參數備份和用于測試目的的電位計。 |
|
顯示 |
5位圖形液晶顯示，背光（白色），基于文本的用戶界面，用戶界面語言可選（德語/英語/法語/意大利語），可選擇單位，自定義單位 |
|
測量范圍 |
±99,999位數（起始值和結束值可根據需要擴展） |
|
線性關系 |
± 0.1% 測量范圍 |
|
分辨率 |
小數點位置可以根據需要設置 |
|
響應時間 |
< 0.2 s |
|
工作溫度 |
環境溫度：0/50 °C |
|
供電電壓 |
AC 50–253 V /DC 20–253 V 2.5 W / AC 4.4 V |
|
用于傳感器的集成，電隔離電源電壓：DC 21 V / 20 mA |
|
|
傳感器輸入 |
所有模擬標準信號，例如 4-20mA，0-20mA，0-1V，0-10V以及電位計 |
|
模擬輸出 |
|
|
外殼 |
標準機架安裝外殼 W×H×D：96×48×135mm |
|
面板開孔 |
W x H: 92 x 45 mm |
|
防護等級（正面） |
IP 65 (EN 60529) |
|
電源接頭 |
插入式螺絲端子（1.5 mm2） |
|
線性化 |
客戶特定的線性化，最大為24點，用于指示非線性罐中的體積（例如升）。圓柱形水平罐和球形罐的軸承圖表是預編程的 |
|
Min./max.存儲值 |
可以顯示操作期間達到的最高和最低值。 |
|
模擬輸出2 |
0–10 V, 電氣隔離
|
|
開關量輸出 |
繼電器觸點：2 x（DA 12）/ 4 x（DA 14） 無電壓轉換觸點（可調開關滯后） 接觸等級：AC 250 V，2A，100 VA |
